2024 T3 aluminijumska okrugla cijev

Ekstrudirana aluminijska okrugla cijev od 2024 je visoka čvrstoća, tvrdi aluminijski legurni proizvod koji pripada seriji Al-Cu-MG.

1. Sastav i standardi materijala



U skladu sa ASTM B221, AMS 4171 i EN 755-2 Međunarodni standardi, 2024- T3 aluminijumske okrugle cijevi imaju precizni sastav optimiziran za Aerospace aplikacije:

Primarni elementi:

Bakar (CU): 3. 8-4. 9% (Obrasci jačaju al₂cu talogipite)

Magnezijum (mg): 1. 2-1. 8% (poboljšava otpor korozije)

Mangan (MN): 0 3-0. 9% (poboljšava otvrdnjavanje rada)

Bazni materijal:

Aluminijum (AL): veći ili jednak 93,5% (ravnoteža)

Ograničenja nečistoće:

Iron (FE): Manje ili jednako 0 50%

Silikon (si): manji ili jednak 0 50%

Cink (zn): manje ili jednak 0. 25%

Titanijum (TI): Manje ili jednako 0 15%

Validacija treće strane putem hemijske provjere Norsok M650 osigurava dosljednost batch-batch-a. Precizni CU / MG omjer (2,5: 1 optimalan) omogućava efikasno otvrdnjavanje oborina tokom prirodnih ciklusa starenja. Ova legura je označena kao uNS A92024 pod jedinstvenim standardima sistema numeriranja i zadovoljava Boeing BMS 7-260 i Airbus ciljeva 05-01-005 zrakoplovske specifikacije.



2. Izvođenje snage



2024- T3 pokazuje izuzetnu omjere snage i težine kritične za velike stres aplikacije:

Nekretnina

Vrijednost

Test standard

Zatezna čvrstoća (RM)

440-485 MPa

ASTM E8

Snaga prinosa (RP 0 2)

290-345 MPa

ASTM E8

Snaga smicanja

283 MPa

ASTM B769

Prinos kompresivnog pritiska

275 MPa

ASTM E9

Snaga ležaja

580 MPa (E / D {1}}. 5)

ASTM E238

Izdržljivost umor (5 × 10⁸ ciklusi)

138 MPa

RR Moore test

Čvrstost loma (KIC)

28 mpa√m

ASTM E399



Legura održava:

85% sobne temperature snage u 120 stepeni

Odnos osetljivosti osetljivosti 1,25 (kt =3)

27% viši ciklički stres sposobnost od 6061- T6

Potpuno reverzibilno ograničenje stresa: 125 MPa (r =-1)



3. State za toplinsku obradu



T3 Sekvenca temperamenta uključuje precizno kontrolirane faze obrade:

Liječenje rješenja:

495 stupnjeva ± 5 stepeni za 20-30 minuta (-faze raspuštanje)

Peći sa atmosferom sa ± 3 stepena ujednačenosti

Gašenje:

Rapid water quenching (>200 stepeni / sec teške hlađenja)

Vrijeme između rezervoara za peć i utapa:<15 seconds

Hladan rad:

3-5% Smanjenje putem kockice ili ravnanja

Stopa naprezanja kontrolirana u 0. 5-2% u minuti

Prirodno starenje:

Minimum 96-120 sati u 25 stepeni

Relativna vlaga<65%

Rezultat mikrostrukture:

Veličina zrna: ASTM 6-7 (15-30 μm)

S '(al₂cumg) Distribucija talog

Gustina dislokacije: 10¹⁰ / cm²

Rekristallizacija praga: 260 stepeni

Toplotna obrada post-oblikovanja iznad 100 stepeni zabranjena je zbog utapanja osjetljivosti i rizika od preferencijalnih padavina u graničnim granicama zrna.



4. Dimenzije i prilagođavanje



Proizvedeno za susret od mirovanja za vazduhoplovske dimenzionalne tolerancije:

Parametar

Standardni raspon

Precizna tolerancija

Prilagođene opcije

Vanjski prečnik

10-200 Mm

±0.05mm (>50mm od)

Neokrugli profili

Debljina zida

1. 0-15 Mm

± 5% wt

Konusni zidovi

Dužina

1-6 m

+0 / -0 5mm

Do 12m

Ravnost

-

0 3mm / m maks.

± 0 1mm / m

Jajolik

-

Manje ili jednak 0 5% TIR

0 2% TIR

Okomitost

-

Manje od ili jednako 0 5 stepen

Manje od ili jednako 0. 1 stepen



Opcije obrade:

Rezanje: CNC abrazivno piljenje (± 0. 1mm) ili EDM

Površinska brušenja za ležajnice (RA)<0.4μm)

CNC krajnje formiranje za složene zajedničke geometrije

Pasivacija po mil-std -753 c



5. Svojstva otpornosti na koroziju



Ocjene performansi okoliša

Okruženje

Ocjena izloženosti

Životni vijek *

Preporuka za zaštitu

Morska prskana zona

Loše (250hrs SST)

2-3 GODINE

Mil-a {1}} Tip i anodize

Industrijski atmoni.

Umjereno (500 sati)

5-8 GODINE

Peo premaz

Ruralna atmosfera

Dobro (1000h)

10+ GODINE

PVDF premaz

Alclad verzija

Odličan

20+ GODINE

5% obloženog sloja



* Sa pravilnom zaštitom površine

Sistemi zaštite:

Anodiziranje:

Hromna kiselina (tip I): 8-12 μm debljina

Sumporna kiselina (tip II): 15-25 μm debljina

Premazi:

Elektrolitička oksidacija u plazmi: 50-70 μm keramički sloj (400-600 HV)

Epoxy-Polyurethane: 120μm DFT (>Sprej soli 2000 sati)

Katodna zaštita: Primeri koji se bogati cinkom (85% ZN sadržaja)



6. Karakteristike mašina



Parametri optimizacije

Operacija

Materijal alata

Brzina (m / min)

Hrana (mm / rev)

Bilješke

Okretanje

Carbide K20

150-250

0.12-0.20

Pozitivna raketa 7 stepeni

Glodanje

Carbide K10

200-400

0.05-0.15

Potrebno je mljevenje za penjanje

Bušenje

Tialn obložen

30-40

0.03-0.08

Ugao tačke 135 stepena

Tapkanje

HSS-CO5

8-12

Uspoređen

Koristite UNJ oblik navoja



Metrike performansi:

Indeks obrade obrade: 70% (osnovna linija: 2011- t 3=100%)

Površinska hrapavost: ra 0. 8μm dostižno

Chip control: Requires HP coolant >70 bara

Očekivano trajanje života alata: 30 minuta kontinuirano rezanje

Termička deformacija:<0.05mm at 80°C



7. Metode zavarivanja i pridruživanja



Fusion zavarivanje ne preporučuje se
Šef prizobne pukotine Haz prelazi 80% (AWS D1.2). Odobrene alternative:

Trenjenje zavarivanje za zavarivanje (FSW)

Rotacija alata: 800-1, 200 RPM

Brzina za prelazak: 60-150 mm / min

Promjer ramena: 1,2 × Debljina zida

Z-Force Control: 8-15 kn

Lepljenje lepljenja

Strukturni epoksiji: FM73 ili EA9394 (veći ili jednak smicanju od 20 mm)

Priprema površine: kromatni pretvornik (MIL-C -5541)

Ciklus za sušenje: 120 stupnjeva / 2h ispod pritiska od 50KPA

Mehaničko pričvršćivanje

Hi-lok igle: Snaga smicanja 65kn (6 mm Ø)

Razmak zakovica: veći ili jednak udaljenosti od 4 × promjera

Zona isključenja osiguranja za kolateral: 1,5 × prečnik zatvarača



8. Fizička svojstva



Nekretnina

Vrijednost

Test standard

Gustina

2,78 g / cm³

ASTM B311

Toplotna provodljivost (100 stepeni)

121 W/m·K

ASTM E1461

Cte (20-100 stepen)

23.2 μm / m · stepen

ASTM E228

Električna otpornost

50 nΩ·m

ASTM B193

Modul elastičnosti

73.1 GPA

ASTM E111

Specifična toplina (25 stepeni)

875 j / kg · K

ASTM E1269

Latentna toplina fuzije

390 kJ / kg

-

Rekristallizacija temp

260 stepeni

-



9. Standardi kvaliteta površine



Bešavna konstrukcija: Nema uzdužnih zavara

Površinska obrada: RA manjeg ili jednaka {0}}} 8μm (mlina), u obliku u odnosu na RA 0,1 μm

Vizuelni pregled: po AMS 2771 Klasa A

Ograničenja oštećenja:

No inclusions >0 3mm (ASTM B557)

Ogrebotine<0.05mm depth

Die linije koje ne prelaze 0. 1 μm ra

Protokoli za čišćenje:

Ultrazvučno odmašćivanje (AMS 2646)

Kiselišta za ljepljive obveznice



10. Certifikati i testiranje



Nerazorno ispitivanje

Ultrasonic: Level B (EN 1714) detecting flaws >0 8mm

Eddy struja: ASTM E3 0 9 (0,5 mm osjetljivost)

Dye Penetrant: ASME odjeljak v Član 6

Hidrostatski: 50MPA ispitni pritisak za 30 sekundi

Mehanički testiranje

Zatezanje: ASTM E8 na više temperatura

Tvrdoća: Rockwell B skala (ASTM E18)

Uticaj: Charpy V-Zaređenje u -65 stepen (min. 4J)

Certifikati

Nadcap AC7117 (testiranje materijala)

AS9100 Aerospace kvaliteta

Ped 2014/68 / EU kategorija IV

ISO 9001: 2015 upravljanje kvalitetom

Aerospace aplikacije: Komponente za slijetanje, sustavi raketa, pokretači, hidraulične linije i krilarska pojačanja u kojima je omjer snage i težine kritičan.

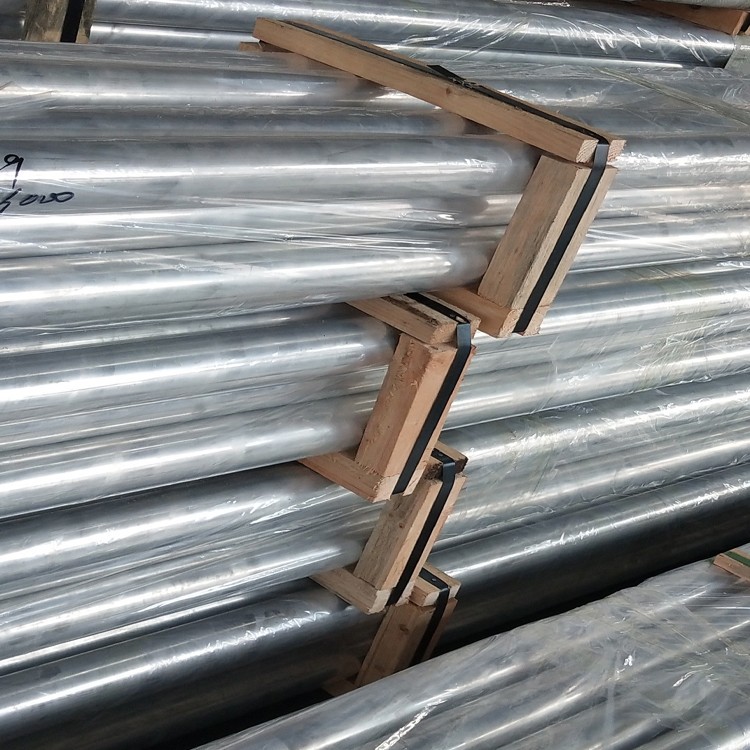

Pakovanje: VCI Paper + dvostruki sloj PE film sa štikle, ISPM 15 kompatibilnih drvenih sanduka. Standardno vrijeme vode: 8 tjedana.
