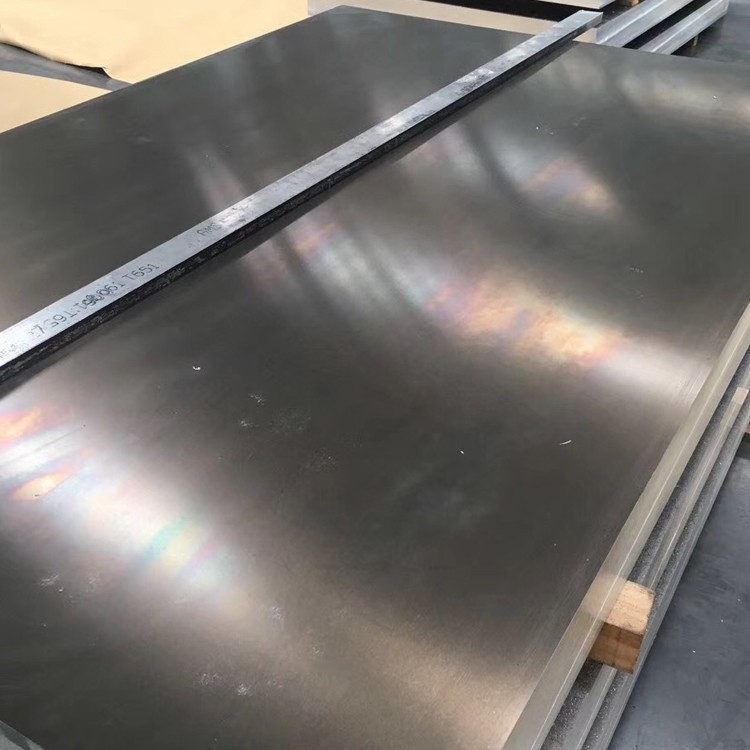

5083 H116 Aluminijska ploča

To je najčešće rabljeno aluminijum legura protiv hrđe, posebno otpornosti na umor: visoka plastičnost i otpornost na koroziju, ne može se ojačati u dobroj plastičnosti tijekom poluvremena, dobre korozije, dobrog zavarivanja, loša obrada, a može se polirati.

Pošaljite upit

1. Sastav materijala i proizvodni proces

5083 Aluminijska legura (ASTM B209, EN 485, AMS 4027) je ne-toplom-lajkovni al-mg legura dizajniran za ekstremnu otpornost na koroziju i zavarivanje. Temperatura H116 pruža optimalnu kombinaciju otpornosti na snagu i stres koroziju:

Legurna hemija:

Magnezijum (mg): 4. 0-4 9% (jačanje čvrstog rješenja)

Mangan (MN): {{0}}} 4-1 0% (resicen zrna)

Chromium (CR): 0 05-0. 25% (otpornost na koroziju)

Iron (FE): Manje ili jednako 0. 40% max

Silicon (SI): Manje ili jednako 0. 40% max

Bazni materijal:

Aluminijum (AL): veći ili jednak 94,5% (ravnoteža)

Kontrolirane nečistoće:

Bakar (Cu): Manje ili jednako 0. 10% maks

Cink (zn): manje ili jednak 0. 25% max

Titanijum (TI): Manje ili jednako 0. 15% maks

Napredni proizvodni proces:

Direktno ohlađeno livenje: 680-720 Temperatura rastopiranja

Homogenizacija: 550 stepeni za 8-10 sate

Vruće valjanje: Smanjenje u 400-450 stepen

Kontrolirano hlađenje: posebna stopa hlađenja<100°C/min

Tretman stabilizacije: 150-180 stepen za 2-3 sate (specifično za H116)

Hladno valjanje: ograničeno smanjenje<15% for surface quality

Izravnavanje stresa: Napetost Niveling za ravnost

Certificiran za DNV, ABS i Lloyds Registrirajte morske standarde sa punim sljedivosti materijala.

2 Mehanička svojstva temperature H116

Nekretnina	Minimum	Tipičan	Test standard	Marine značaj za prijavu
Vrhunska zatezna čvrstoća	275 MPa	300-340 MPa	ASTM B557	Prelazi zahtjeve za morskom strukturi
Snaga prinosa (RP 0 2)	175 MPa	215-230 MPa	ASTM B557	Zadržava snagu na niskim temperaturama
Izduživanje (mjerač 50 mm)	12%	16-20%	ASTM B557	Odlična duktilnost za formiranje
Snaga smicanja	185 MPa	210-230 MPa	ASTM B831	70% zatezne čvrstoće
Prinos kompresivnog pritiska	175 MPa	200-215 MPa	ASTM E9	Integritet strukture trupa
Snaga umora (10⁷)	120 MPa	140 MPa	ASTM E466	Superiorni u fiziološkim sredinama
Tvrdoća (Brinell)	75 HB	85 HB	ASTM E10	Dosljedan debljinom
Utjecaj žilavost (-20 stepen)	25 J	30 J	ASTM E23	Sposobnost rada arktičke operacije
Čvrstoća loma	40 mpa√m	45 mpa√m	ASTM E399	Kritična tolerancija pukotine

3. Kontrolna kontrola i stabilizacija mikrostrukture

H116 Specifična obrada:

Smanjenje hladnog rada: 10-15% Maksimalno

Tretman stabilizacije:

Temperatura: 150-180 stepen

Trajanje: 2-3 Sati

Hlađenje: kontrolirano hlađenje zraka

Svrha:

Preventiranje padavina (al₃mg₂)

Održavajte otpornost na koroziju

Stabilizirajte mehanička svojstva

Mikrostrukturne karakteristike:

Veličina zrna: ASTM 5-6 (40-60 μm)

Intermetralne faze:

AL₆ (MN, FE) disperzioidi

Fine -Phase inhibiran

Dislokacija gustina: 1-2 × 10¹⁰ / cm²

Teksture: Slaba kotrljana tekstura

Izrada rekristallizacije: 80-90%

Faza distribucija: jednolična raspodjela rešenja

Otpornost na stres koroziju prelazi standardno H321 temperament od 30-40%.

4. Dimenzionalne specifikacije i tolerancije

Parametar	Standardni raspon	Morska tolerancija	Komercijalna tolerancija
Debljina	3-150 Mm	±0.5%	±1%
Širina	1500-3500 Mm	± 5 mm	± 15 mm
Dužina	3000-16000 Mm	+10 / -0 Mm	+25 / -0 Mm
Ravnost	N/A	3 mm / m Maks	7 mm / m Maks
Kamet	N/A	1 mm / m Maks	5 mm / m Maks
Stanje ivica	Isjeckan	Obrađeni rub	Plazma rez
Hrapavost površine	1. {1}} 5 μm ra	0 8 μm RA	3. 0 μm ra

Posebne mogućnosti:

Prevelike ploče: do 4500 mm široka × 20000mm

Ultrazvučno testiranje: skeniranje pune ploče po ASTM B209

Težina formula: debljina (mm) × Širina (m) × Dužina (m) × 2. 66=Težina (kg)

5. Otpornost na koroziju

Okruženje	Performans	Stopa korozije	Standard industrije	Metode zaštite
Morski uranjanje	Odličan	<0.001 mm/yr	ASTM G50	Nije potrebno
Zona prskanja	Odličan	0 002-0 004 mm / god	Norsok M001	Anodiziranje
Industrijska atmosfera	Odličan	0 003-0. 005 mm / god	ISO 9223	Praškasti premaz
Morska voda kavitacija	Dobro	<0.05 mm/yr	ASTM G32	Hvof premaz
Stresna korozija	Odličan	Nema SCC-a na prinosu	ASTM G47	Nije potrebno
Galvanska kompatibilnost	Dobro	Niska bimetalna struja	ISO 8081	Izolacioni setovi

Opcije obrade površina:

Anodiziranje morskog razreda: 25-50 μm

Termalni sprej aluminijum (TSA): 150-300 μm

Morski sustavi boja: kombinacije epoksidnih / uglja

Obloga od nehrđajućeg čelika: Eksplozivno vezivanje

Kemijska pretvorba: tehnologije bez kroma

6. Svojstva obrade i izrade

Operacija	Materijal alata	Preporučeni parametri	Bilješke o morskoj aplikaciji
Rezanje plazmom	Hafnijum elektrode	400-600 A, 100-250 IPM	Spremna priprema za zavarivanje
Rezanje vode	Garnet Abrasive	0 8-1 2 kg / min, 300 mm / min	Nema distorzije Haz
Bušenje	Carbide bušilice	Vc =60-100 m / min, fn {1}}. 15 mm / rev	Samo-podmazivanje dizajna
Glodanje	PCD umetci	Vc =1000-1500 m / min	Visoka površinska obrada
Formiranje	Press kočnice	Min radijus 3t (t {1}} Debljina)	Mogućnost oblikovanja hladnoće

Prednosti izrade:

Zavarivost: odlično bez prethodnosti

Hladna radna sposobnost: do 15% soja

Popravak zavarivanja: Nema degradacije

OBRAZOVANJE: Odlično u žarnom stanju

Grindabilnost: Nisko nošenje alata

Poliranje: Prihvaća zrcalnu završnu obradu

7. Tehnologije za zavarivanje i pridruživanje

Preporučeni procesi zavarivanja:

Plinski metalni lučni zavarivanje (GMAW):

Žica: ER5183, ER5356 ili ER5556

Zaštita: Argon ili AR / HE / HE

Trenje zavarivanje zavarivanja (FSW):

Parametri: 600-800 RPM, 150-300 mm / min

Omjer snage: 85-95% od osnovnog metala

Laserski zavarivanje:

Snaga: 4-8 KW vlakno laser

Brzina: 2. 5-5 m / min

Stud zavarivanje:

Vrsta pražnjenja kondenzatora

Specifikacije zajedničkih dizajna:

Butt zglobovi: 60-70 Stupanj uključen ugao

Zavarivanje fileta: dužina 6 mm min

Double-Sided Welds: Preferred for >Debljina 10 mm

Interpass Temperatura:<90°C maintained

8. Fizička svojstva za morski dizajn

Nekretnina	Vrijednost	Marine značaj za prijavu
Gustina	2,66 g / cm³	Proračuni plovnosti
Raspon topljenja	570-640 Stupanj	Požarne sigurnosne marže
Toplotna provodljivost	117 W/m·K	Aplikacije za izmjenjivač topline
Električna provodljivost	29% IACS	Električni sustavi brodova
Specifični toplinski kapacitet	900 j / kg · K	Termičko upravljanje motorima
Mladi modul	70 GPA	Strukturna krutost
Cte (20-100 stepen)	23.8 ×10⁻⁶/K	Dizajn ekspanzijskih zajedničkog dizajna
Magnetska propusnost	1.000022	Kompatibilnost demana
Termalni neutronski presjek	0. 22 štala	Nuklearne morske aplikacije

9. Kontrola kvaliteta i certifikacija

Protokol za testiranje:

Hemijska analiza: Oes za svaku rastopu

Mehaničko ispitivanje: Svaka testirana ploča

Ispitivanje korozije:

ASTM G67: Test gubitka mržnje kiseline nitične kiseline

ASTM G66: test imovine za -faze

Exko test po ASTM G34

NDT metode:

Ultrazvučno po ASTM B594 nivo A

Radiografija za zavarivanje

Ispitivanje curenja za tenkove

Makro / mikro pregled: analiza strukture zrna

Međunarodne potvrde:

Pomorske klasifikacije: ABS, DNV, LR, BV

Posude pod pritiskom: Odjeljak ASME VIII

Offshore standardi: Norsok M -120 / m -121

Vojne specifikacije: MIL-DTL -24441

Međunarodni standardi: EN 1090 EXC3 / 4

Certifikati za zavarivanje: ISO 3834-2

Nace saglasnost: MR0175 / ISO 15156

10. Industrijske primjene i rukovanje

Primarne morske aplikacije:

Hulls i nadgradnja broda

Offshore platforme palube

LNG nosač zadržava

Balastni rezervoari za vodu

Trup pod podmornice

Helikopter za slijetanje palubi

Morski riser sistemi

Komponente biljaka za desalinacije

Protokol za rukovanje i skladištenje:

Temperatura skladištenja: 10-40 stepen

Kontrola vlažnosti:<60% RH

Zahtjevi za slaganje:

Distanci za drvo svakih 500mm

Limit visine snopa: 1,2 metra

Površinska zaštita:

PE Film otporan na UV

VCI papir preplitanje

Oprema za podizanje:

Vakuumski podizači širokog jastuka

Ne-magnetske grede posipača

Ručice za zaštitu ivica

Specifikacije prevoza:

Pakovanje mora

Jedinice za isušivanje u kontejnerima

ISO Kontejnerska kompatibilnost

Prekrivanje vremenskih prilika

Specijalizirani sistemi za kolijevke

Pokazatelji udara za osjetljive dijelove
