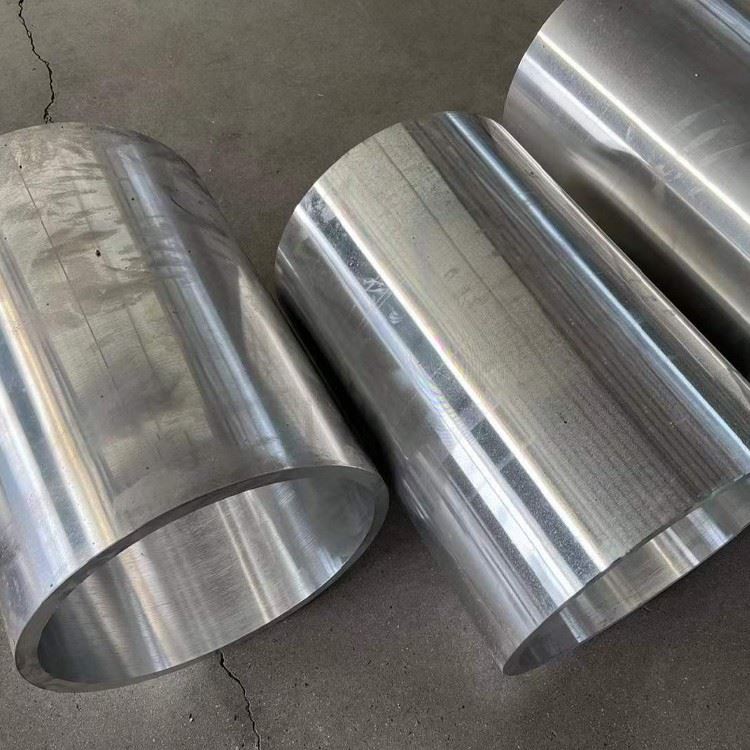

7050 aluminijska cijev velike promjera

7050 aluminijumske cijevi velikog promjera, valovima velike čvrstoće . njihove karakteristike su izvanredne snage, otpornost na koroziju, poput srednjeg debele ploče, ekstrudiranih dijelova za kovanje, a die ocking . koji se koriste u ovim dijelovima moraju imati visoke Otpornost na prosipanje korozije, stresno pucanje korozije, žilavosti loma i otpornost na umora .

Pošaljite upit

1. Sastav materijala i proces proizvodnje

7050 (AMS 4050m, ASTM B247) Cijevi velikog prečnika sadrže bakar-cink-magnezijumski sustav optimiziran za strukturne aplikacije velike čvrstoće:

Legurna hemija:

Cink (Zn): 5.7-6.7% (primarno jačanje)

Magnezijum (mg): 1.9-2.6% (očvršćivanje oborina)

Bakar (Cu): 2.0-2.6% (otpor na stresnoj koroziji)

Elementi u tragovima:

Cirkonijum (ZR): 0.08-0.15% (rafiniranje zrna)

Iron (FE): Manje ili jednako 0,15% max

Silicijum (si): manji ili jednak 0,12% max

Mangan (MN): Manje ili jednako 0,10% max

Napredni proizvodni proces:

Pred grejanje na granici: 430-480 stepen (argonska atmosfera)

Vruća ekstruzija: 315-410 stepen na 100-350 MN sila

Veličina hladno izvlačenja: 15-30% Redukcija

Ispravljanje rastezanje: 1-3% Trajno izduženje

Toplinsko obrada: T7451 / T7651 Vlasničko starenje

Kalibracija: 3- Roll planetarni sistem veličine

Površinska završna obrada: Mikro-pečanja (0.5-1.2 μm ra)

Certificirano za AMS-QQ-A -200 / 11 i EN 754 standarde sa potpunim digitalnim materijalom sljedivost .

2. Mehanička svojstva za teške konstrukcije

Nekretnina	T7451 temperament	T7651 temperament	Test standard
Vrhunska zatezna čvrstoća	510-550 MPa	530-570 MPa	ASTM E8
Snaga prinosa (RP0.2)	455-495 MPa	470-510 MPa	ASTM E8
Izduživanje (%)	9-12%	7-10%	ASTM E8
Tvrdost loma KIC	32 mpa√m	29 mpa√m	ASTM E399
Prinos kompresije	480-520 MPa	500-540 MPa	ASTM E9
Snaga smicanja	300-335 MPa	310-345 MPa	ASTM B565
Snaga umora (10⁷)	160-185 MPa	180-205 MPa	ASTM E466
Snaga ležaja	840-890 MPa	860-910 MPa	ASTM E238

Održava veće od ili jednake 90% mehaničkih svojstava na temperaturama od -55 stepena do +125 stepen po ASTM E 21.

3. TOPLINA I MICRUKTURA

Vlasnički redoslijed starenja:

Tretman rešenja: 477 stepena ± 5 stepeni za 2-4 sate

Kontrolirano gašenje: polimer ganch u 40-60 stepen / sec

Stresna reljef: 3% rastezanje deformacije

Protokol starenja:

T7451: 107 stepeni / 8h + 163 stepen / 30hr

T7651: 121 stepen / 6hr + 177 stepen / 20hr

Mikrostrukturne karakteristike:

Veličina zrna: ASTM 6-7 (25-40 μm)

Struktura taloženja:

faza η '(mgzn₂): 10-30 nm

AL₃ZR disperzije: 5-15 NM

Dislokacija gustina: 4-6 × 10¹⁰ / cm²

Granurna struktura zrna: diskretna η-faza

Rekristallizacija: manje ili jednako 15%

Indeks teksture:<1.5 random multiples

4. Dimenzionalne specifikacije za velike cevi

Parametar	Standardni raspon	Precizna tolerancija	Posebne mogućnosti
Vanjski prečnik	200-1200 Mm	± 0,15% OD	Do 2500 mm
Debljina zida	8-80 Mm	+10% / -5% wt	3-150 MM dostupan
Dužina	3-20 m	+10 Mm / -0 Mm	Do 30m sekcije
Jajolik	Manje od ili jednako 0,8%	Manje od ili jednako 0,3% (kritično)	-
Ravnost	1,0 mm / m	0,3 mm / m	-
Okomitost	Manje ili jednako 0,5 stepeni	Manje ili jednako 0,2 stepena	-
Zidna uniformnost	±7%	±3%	-

Napredne tehnologije formiranja:

Spin formiranje za krajnje konfiguracije

Protok okretanje za varijaciju debljine

Eksplozivno širenje za prelaze veličine

Formiranje trbuha za prirubnice

Toplotna obrada lokaliziranog rješenja

5. Izvođenje okoliša izdržljivost

Stanje	Ocjena performansi	Ključne metrike	Metode zaštite
Izlaganje iscrpljenosti soli	Odličan	<0.002 mm/yr corrosion rate	Alodine 1200 tretman
Stresna pukotina korozije	Dobro	Threshold >150 mpa	T7451 OPRIVER OPREMENT
Galvanska korozija	Umjeren	<0.003 mm/yr when isolated	Izolacija od fiberglasa
Atmosfersko izlaganje	Odličan	0,0001 mm / yr ruralno okruženje	Prevlačenje kromate pretvorbe
Visoka vlažnost	Dobro	Nema pitting-a nakon 3000h	Anodiziranje (tip II)

Opcije za poboljšanje površine:

Tvrdi anodiziranje (50-70 μm, 500-600 HV)

Plazma elektrolitička oksidacija (PEO)

Hvof WC-Co ({1}} HV)

Elektroless niklom pobednika (ENP)

Termalni sprej aluminijum (TSA)

6. Svojstva obrade i izrade

Operacija	Materijal alata	Preporučeni parametri	Preciznost dimenzija
Bušenje dubokog rupa	Carbide Gundrills	25-45 M / min, 0.05-0.12 mm / rev	± 0,05 mm
Kraj glodanja	Carbide s tialnom premaz	250-400 M / min, 0.1-0.3 mm / zub	Ra 0.8-1.6 μm
Tapkanje	Presvučeni HSS-E slavina	8-15 M / min, spiralna tačka	6h tolerancija
Dosadan	CBN-Tiped barovi	150-250 M / min, 0,05 mm / rev	IT7 razred
Trepanning	PCD sekači	60-100 M / min	Zidna izgnanstava ± 0,1 mm

Prednosti obrade:

Formiranje čipova: Kratki lomljivi čips

Izgrađena ivica tendencija: niska (klasa B po ISO 3685)

Zahtevi za rezanje sile: 20-30% niže od čelika

Preostala kontrola napona: Kriogena obrada sposobna

Tipična površinska obrada: ra 0.4-1.6 μm dostižna

7. Tehnologije za zavarivanje i pridruživanje

Optimalni procesi zavarivanja:

Varijabilna polariteta Paw (VPPAW):

Struja: 180-300 A

Brzina putovanja: 100-250 mm / min

Punilo: ER7037 (al-ZN-mg)

Treranje miješanja zavarivanje:

Brzina vretena: 350-600 rpm

Prverse: 80-200 mm / min

Dolje sile: 12-20 kn

Specijalizirani zajednički dizajni:

Mehanički spojevi visoke čvrstoće:

Zamijenjeni ovratnici sa 1:15 konusom

Interferencija odgovarajućim čahurima

Sistemi za lepljenje:

Epoksi Novolac: 25 MPa u 100 stepeni

Poliuretanski metakrilat: 18 MPa

Dvostrani spojevi:

Jaz u korijenu: 0.8-1.5 mm

Ugao utora: 60 stepeni ± 5 stepeni

Povratak: puna penetracija

8. Fizička svojstva za strukturne aplikacije

Nekretnina	Vrijednost	Strukturni značaj
Gustina	2,83 g / cm³	60% ušteda težine vs čelik
Mladi modul	71 GPA	Omjer krutosti i težine
Poissonov omjer	0.33	Raspodjela stresa
Cte (20-150 stepen)	23.6 μm / m · stepen	Termička kompatibilnost
Toplotna provodljivost	130 W/m·K	Raspršivanje topline
Električna otpornost	41.5 nΩ·m	Statički pražnjenje
Kapacitet prigušivanja	0.002	Smanjenje vibracija
Magnetska propusnost	1.00002	EMI zaštita

9. Ispitivanje i certifikacija

Rigorozni protokoli za testiranje:

Ultrazvučno testiranje: 5-15 MHz sonde, AWS D1.2 Standardi

Eddy trenutni pregled: 1-3% Osjetljivost

Hidrostatska ispitivanja: 1,5x dizajnerski pritisak

Čvrstoća loma: ESIS TC24 Protokol

Testiranje umora: 10⁷ ciklusi minimum

INNALIZA REZULTALNE STROVA: METODA X-RAY DIFFRACTION

Sveobuhvatna certifikacija:

Nadcap AC7108 Akreditacija

ISO 9001 / AS9100 Sistemi kvaliteta

Ped 2014/68 / EU poštivanje EU

DNV GL Odobrenje

ABS certifikat materijala

Mil-DTL -45225 Inspekcija

10. Industrijske aplikacije

Primarni sektori primjene:

Aerospace strukturni okviri

Sistemi cijevi za lansiranje raketa

Industrijski hidraulični cilindri

Cevi za ubrizgavanje benzina u energetskom sektoru

Procvat teške mehanizacije i ruke

Morsko prometnu osovinu

Skladište plina visokog pritiska

Teleskopske konstrukcijske komponente

Rukovanje i skladištenje:

VCI premaz sa desiccant paketima

Nemetalni krajnji zaštitnici

Drvene sedla u policu za skladištenje

Never-Stack Direktne kontaktne politike

ISO kontejnerski transportni sistemi
