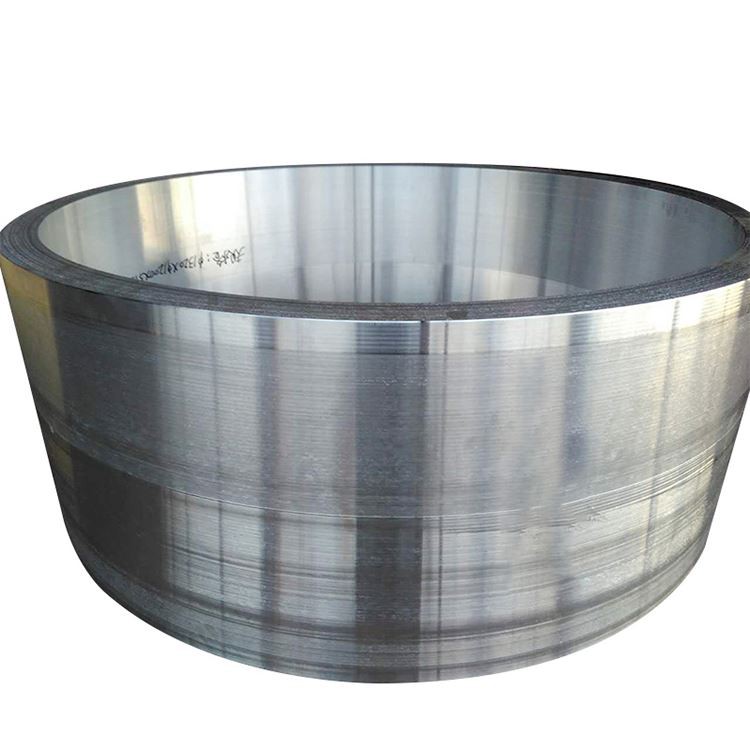

Veliki promjer aluminijumske legure kovanih prstenova

Kovani prstenovi od aluminijuma od aluminija su nezamjenjivi strukturne komponente visokih performansi u modernoj industriji, široko korištenim u poljima koje zahtijevaju strogosti, žilavosti, pouzdanosti, dimenzionalne razrede aluminijskih legura kroz precizne procese kovanja, a veličine od stotina milimetara do nekoliko metara i odgovarajuće povećane debljine zida i . Kopitanje daje vrhunsku mehanička svojstva, vrlo gusta unutrašnju strukturu i optimizirani protok zrna duž obilnog prstena, omogućavajući izvrsne performanse u ekstremnim radnim uslovima .

Zajedničke ocene aluminijumske legure:

Serija visoke čvrstoće (E . g ., 2024, 7075, 7050): Prvenstveno se koristi u zrakoplovnoj, vojsci i drugim poljima s ekstremnim omjerom snage i težine zahtjeva .

Serija otporna na koroziju (E . g ., 5052, 5083, 5a06): Široko nanosi u morskim inženjerstvu, kriogenim spremnicima, posudama pod pritiskom i drugim područjima koja zahtijevaju visoku otpornost na koroziju, zavarivost i kriogenu žilavost .

Opća strukturna serija (E . g ., 6061, 6082): Pogodno za opće inženjerske konstrukcije, balansiranje čvrstoće, obrade i troškove .

Proces premium kovanja za prstenje velikih promjera: Proizvodnja aluminijumske legure kovanih livenih prstenova je tehnologija intenzivan i proces koji zahteva opremu, sa posebnim naglaskom na unutrašnju kvalitetu i mikrostrukturnoj uniformi:

Preparat za rastopanje i ingot:

Osnovni aluminijski i legirani elementi visokog čistoće su odabrani .

Napredno topljenje, rafiniranje, filtriranje i degasiranje tehnologije (E {. g ., SNIF, vakuumsko degalizaciju, elektromagnetsko miješanje) koriste se kako bi se osigurala ultra visoka čistoća topljenja, minimiziranjem inkluzije i sadržaja plina .

Veliki sustavi za lijevanje dirgovačkih (DC) koriste se za proizvodnju ingota velikog promjera sa stabilnim dimenzijama i ujednačenom unutrašnjom strukturom, ispunjavajući zahtjeve za naknadnom velikom kovanju .

Pročišćavanje homogenizacije ingota:

Veliki ingoti prolaze dugotrajno (obično desetine sati), višestepeno homogenizacijsko tretiranje za uklanjanje makrosegacije, osigurajte ujednačenija raspodjelu legiranih elemenata i poboljšajte ingot duktilnost, pripremajući ih za sljedeće kovanje velikih mjera.

Priprema i inspekcija gredica:

Ingot površinski kondicioniranje (skaliranje ili glodanje) za uklanjanje površinskih oštećenja .

Stroga 100% ultrazvučna inspekcija se vrši kako bi se osiguralo da je Ingot besplatan od internih oštećenja koji bi mogli utjecati na kvalitetu kriva i konačne performanse proizvoda (E . g ., pukotine, velike inkluzije) .

Predgrijavanje: Ingot ili preform je ravnomjerno zagrijavan za precizan temperaturni raspon kovanja kako bi se osigurala optimalna duktilnost i ujednačenu deformaciju tokom oblikovanja .

Forming Sequence:

Uznemirujući i prethodno kovanje: Ingot je podvrgnut višestrukim i crtanjem operacija na velikim hidrauličkim prešem za razbijanje asfalt strukture, eliminirati velike žitarice i formirati odgovarajući preform oblik (E {. g ., diska ili palačinka) .

Piercing: Središnja rupa formira se na štampi udaranjem ili širenjem materijala preko mandrela, stvarajući preliminarnu strukturu zvona . ovaj proces dodatno sabija materijal i preračunava mikrostrukturu .

Formiranje kotrljanja prstena: Ovo je ključno za formiranje prstena velikog prečnika . na velikim vertikalnim ili horizontalnim prstenastim i aksijalnim kompresijom premještanjem zida i visine zvona postiže značajnu plastičnu deformaciju, vrlo poravnavanje ciljeve zrna, značajno poboljšavajući obodno mehaničku mehaničku nekretnine i daljnje pojačavaju gustoću materijala .

Die Forging Finish (neobavezno): Za prstenove sa složenim oblicima ili izuzetno visokim dimenzijskim tačnosti, konačni oblikovanje može se izvesti na velikim prešem za kovanje matrice da bi se dobile precizne geometrijske dimenzije i dobru površinu .

Toplotni tretman:

Ovisno o odlagališnim zahtjevima i završnim radnim potrebama, liječenjem otopina, gašenjem i starenjem legura (za stabilizacijsko liječenje) su presudni za kontrolu mikrostrukturne ujednačenosti i kontrole mikrostrukturne promjer, eventualne metode hlađenja i ukidanja da bi se osiguralo ravnomjerno hlađenje i smanjenje preostalog stresa .

Završna obrada i pregled:

Odbaranja, ispravljanje, dimenzionalna inspekcija, provjere kvalitete površine itd. .

Konačno, sveobuhvatna landuktivna testiranja (e {{{{. g ., ultrazvučna, penetrant, Eddyja struja) vrši se kako bi se osiguralo da se kvalitet i kvalitet površine proizvoda u potpunosti u potpunosti u skladu sa standardima i zahtevima kupaca .

Mehanička svojstva krivotvorenih prstena od aluminija od velikog promjera ovise o odabranoj limenilo od legure, temperaturi topline i optimizacijom procesa kovanja . općenito, kovani prstenovi nude sljedeće prednosti:

Tipični raspon performansi (ovisno o leguri i temperaturu):

Vrhunska zatezna čvrstoća: 170 MPa- 600 MPa

Snaga prinosa (0,2%): 60 MPa- 550 MPa

Izduživanje: 7%- 28%

Tvrdoća: 40 hb- 180 HB

Snaga umora: 70 MPa- 200 MPa

Čvrstost loma (k1c): 20 mPa√m - 45 Mpa√m

Mikrostruktura kovanog prstena od aluminija velikog promjera je temeljna garancija njihovih izvrsnih makroskopskih svojstava:

Ključne mikrostrukturne funkcije:

Struktura zrna i protok zrna:

Nakon kovanja, posebno kotrljanja prstena, grubo zrna, prekršena su i preusmjerena, formirajući finu, izjednačena rekristalno zrna i / ili izdužena nekristalna zrna poravnana sa glavnim smjerom deformacije .

Protok zrna jedinstven je karakterističan za otkovke, koji se odnose na vlaknaste strukture formiranu unutrašnjim metalnim zrnama duž konture i stresa u obliku prstena, zrnat protok, pružajući odlično obodno snagu, otpornost na umor i žilavost .

Raspored formirani legiranim elementima (E {. g ., al₃zr, almncr) učinkovito inhibiraju rast zrna i rekristalizaciju, održavajući rasipanje zrna .

Visoka gustina i uklanjanje oštećenja:

Neizmjerni pritisak koji se primjenjuje tokom procesa kovanja u potpunosti zatvara interne nedostatke, poput poroznosti, šupljine skupljanja i plinski džepovi koji mogu nastati tijekom lijevanja, značajno poboljšavajući gustoću materijala .

Smanjuje nemetalne inkluzije i makrosegaciju, što dovodi do univerziornijeg mikrostrukture .

Jačanje distribucije faze:

Precizna kontrola nad procesima za toplinsku obradu osigurava ujednačene i fine padavine i distribuciju pojačanih faza (E {{. g ., Mg₂al₃ u seriji 5xxx, ili al₂cumg, mgzn₂ u 2xxx / 7XXX seriji) u cifri i u graničnim granicama, maksimiziranjem potencijala od legure .

Morfologija i distribucija taloženja na graničnim granicama također su strogo kontrolirani za optimizaciju otpornosti na stres koroziju .

Raspon veličine kovanih prstenova od aluminija velikog promjera je vrlo širok i može se proizvesti u skladu s specifičnim zahtjevima kupca .

Mogućnost prilagodbe:

Kovani prstenovi po mjeri s raznim veličinama, oblicima (E . g ., ne kružni, konusni) i tolerancijski zahtjevi mogu se proizvesti prema detaljnim crtežima kupaca i tehničkim specifikacijama .

Obično se nude u grubim obrađenim ili završnim obrađenim uvjetima za smanjenje troškova i vremena obrade kupaca .

5. Oznake temperamenta i opcije za toplinsku obradu

Kovani prstenovi od aluminijskog legura velikog promjera mogu se isporučiti u raznim temperima za toplinsku obradu, ovisno o vrsti legure i završnim zahtjevima aplikacije .

Smjernice za odabir temperamenta:

Zahtevi snage: 7xxx serija T6 temperament nudi najveću snagu, ali njegova osetljivost SCC mora se smatrati .

Otpornost na koroziju: 5xxx serija (H116 / H321) i 7xxx serije T73 / T74 najbolji su izbor .

Zavabivost: 5xxx i 6xxx serije imaju odličnu zavarivost . konvencionalni fuzijski zavarivanje uglavnom se ne preporučuje za 2XXX i 7XXX serije .

Servisno okruženje: Specifični zahtjevi za morsko okruženje, kriogene okruženja, posude pod pritiskom itd. .

Obrada kovanih likovnih prstena od aluminija velikog promjera aluminijskih legura obično zahtijeva velike, strojne alate visokog krutosti i specijalizirane strategije obrade.

Proizvodno vođenje:

ObratnostAluminijske legure uglavnom imaju dobru obradu, ali zaslona i čipovi su uobičajena pitanja . oštrim alatima sa velikim uglovima mozga, visokih heliksnih uglova, u kombinaciji sa efikasnim rashladnim mazivima i dobrim sistemima za evakuaciju čipa, i dobrih sistema evakuacije Chip, su potrebni.

Upravljanje preostalim stresom: Veliko veličina su skloni značajnim zaostalim naponima tokom gašenja i obrade, koji mogu dovesti do izobličenja . reljefne reljefne metode kao što su istezanje (TXX51), kompresije ili vibracijsko olakšanje stresa mogu se koristiti.

Površinski tretman: Anodiziranje, farbanje ili obrađivanje obloga za oblaganje mogu se primijeniti ovisno o uslužnom okruženju i estetskoj zahtjevima .

Otpornost na koroziju kovanog krilo aluminija velikog promjera ključna je prednost za njihovu primjenu u oštrim okruženjima .

Sistemi zaštite:

Izbor legura i temperamenta: Odaberite ocene legura i temperaterima za toplotnu obradu s povoljnim superiornim otporom na koroziju (E . g ., 5xxx serije H116 / H321, ili 7xxx serije T73 / T74) .

Površinski tretman:

Anodiziranje: Najčešća metoda zaštite, formirajući tvrdi, gust oksidni film koji poboljšava otpornost na koroziju i trošenje .

Prevlake za pretvorbu hemijskih pretvorbe: Služe kao odlični temeljići za boju ili ljepila, pružajući osnovnu zaštitu .

Sistemi za slikanje / premazivanje: Epoksidni temelji i poliuretanski navodnici visokih performansi pružaju dugoročnu zaštitu u morskom i industrijskom okruženju.

Dizajnerska razmatranja: Izbjegavajte područja uvlačenja vode i korozije pukotina; Primijenite galvansku izolaciju kada je u kontaktu s različitim metalima .

Dizajnerska razmatranja:

Lagan: Niska gustina aluminijskih legura omogućava da prstenovi velikim promjerom postižu značajnu smanjenje težine, nudeći znatne ekonomske i performanske pogodnosti u zrakoplovnom, željezničkom prometu i morskom primjenu .

Raspon radne temperature: Mora se odrediti na osnovu tipa legure i okruženja za primjenu, izbjegavajući dugoročnu uslugu na visokim temperaturama koje mogu dovesti do degradacije performansi .

Snaga i krutost ravnoteže: Kroz razumni dio dizajna i izbora legure osigurajte dovoljnu krutost kako biste spriječili pretjeranu deformaciju tijekom ispunjavanja zahtjeva za čvrstoću .

Prilagodljivost okoliša: Razmotrite faktore kao što su korozivnost, temperaturni raspon, vibracija i učinak opterećenja radnog okruženja .

Kontrola kvaliteta za kovane prstenove od aluminija velikog promjera je izuzetno strogo, koji se protežu svakom fazom od sirovina do završetka isporuke proizvoda .

Standardni postupci ispitivanja:

Certifikacija sirovina: Sljedivost ingona, verifikacija hemijskog sastava, toplotnog broja, datuma proizvodnje itd. .

Topi i ingot Kontrola kvaliteta: Online elementarna analiza, mjerenje sadržaja vodika, nadzor efikasnosti filtra, ultrazvučno detekcija mane .

Nadgledanje procesa kovanja: Praćenje u stvarnom vremenu temperaturnih profila, iznosi deformacije, pritiska, uslovnog dimenzije itd. .

Nadgledanje procesa toplinske obrade: Temperatura peći ujednačenost, vreme, stopa hlađenja, temperatura medija u gancu itd. .

Inspekcija dimenzionalne i geometrijske tačnosti: Sveobuhvatni pregled vanjskih i unutrašnjih promjera, debljine zida, visine, ravnost, koncentričnost itd. ., koristeći diordinatne mašine za mjerenje visoke preciznosti (CMMS), laserski skeneri, itd. .

Testiranje mehaničkog nekretnina:

Uzorkovanje.

Testovi: Zatezanje (uts, ys, el), tvrdoća, utjecaj žilavost, umor, žilavost loma, stresno pucanje korozije (SCC) .

Neuktorsko testiranje (NDT):

Ultrazvučno testiranje.

Ispitivanje penetranta: Otkriva nedostatke površine i površine .

Ispitivanje struje Eddyja: Otkriva nedostatke površine i površine, posebno za provodljive materijale .

Radiografsko testiranje (RT): Koristi se za internu provjeru kvarova u specifičnim kritičnim područjima .

Mikrostrukturna analiza: Metallografski pregled za procjenu veličine zrna, protok zrna, stepen rekristallizacije, talog distribucije, tipovi oštećenja itd. .

Mjerenje površinske hrapavosti.

Standardi i certifikati:

U skladu je sa ASTM B247, AMS (Specifikacije zrakoplovnih materijala), HR (evropski standardi), GB / T (kineski nacionalni standardi), itd. .

Sistem kvalitete: ISO 9001, AS9100 (zrakoplov) .

EN 10204 Tip 3 . 1 ili 3.2 Izvještaji o ispitivanju materijala mogu se osigurati, a certifikacija treće strane može se organizirati po zahtjevu kupca.

Kovani prstenovi od aluminijskog legura velikog promjera igraju kritičnu ulogu u raznim visokotehnološkim i teškim sektorima industrije zbog njihovih izvrsnih ukupnih performansi .

Primarna područja aplikacije:

Vazdušni prostor: Kućišta motora aviona, prstenovi za turbine, zurenje za slijetanje nosivostepene prstenje, rezervoar za gorivo povezivanje prstenova, strukturni prstenovi itd. .

Energetska industrija: Prstenje opreme za nuklearnu elektranu, ventil za vjetroturbine Glavne prirubnice, prirubnice za vesere velike tlake, vodonične posude za gorivo, itd. .

Morski i offshore Engineering: Strukturni priključni prstenovi velikog broda, kritični nosači za prstene za kritične potpore za offshore bušačke platforme, duboki morski potopni tlačni trup povezivši prstenove, LNG nosač rezervoara, itd. .

Željeznički tranzit: Veličina vlaka za povezivanje prstena za povezivanje, kritički otkopci, veliki vlak za kočenje kočenja, itd. .

Vojni: Veliki artiljerijski pištolj, oklopni vozilo nosivši prstenovi, prstenovi za lansiranje projektila itd. .

Teška mehanizacija: Velike utrke ležaja, praznine zupčanika, glavni ležajni prstenovi za bušenje tunela itd. .

Dizajn prednosti:

Lagan: Niska gustina aluminijumskih legura u kombinaciji sa procesom kovanja omogućava značajnu smanjenje težine u velikim strukturnim komponentama, poboljšavajući efikasnost i smanjenje operativnih troškova .

Visoka pouzdanost i sigurnost: Visoka čvrstoća, visoka žilavost, odlična otpornost na umora i gusta unutarnja mikrostruktura koja se osigurava kovanjem osiguravaju dugoročnu pouzdanost komponenti pod ekstremnim opterećenjima i složenim okruženjima.

Stabilnost dimenzija: Nakon rigorozne reljefne toplote i stresa, kovani prstenovi velikog prečnika pokazuju se dobra dimenzijska stabilnost tokom naknadne obrade i dugoročne usluge .

Otpornost na koroziju: Posebno legure serije 5xxx demonstriraju odličan otpor korozije u morskim i industrijskim okruženjima.

Fleksibilnost dizajna: Kroz izbor različitih legura, temperi za toplinsku obradu i prilagođene procese kovanja, različiti kompleksni i zahtjevni zahtjevi za dizajn mogu se ispuniti .

Ograničenja dizajna:

Trošak: Proizvodnja krivotvorenih prstenova velikog prečnika zahtijeva skupu specijaliziranu opremu i složene procese, što dovodi do većih početnih troškova .

Temperaturna osjetljivost: Neke aluminijske legure velike čvrstoće mogu osjetiti degradaciju performansi u dugoročnom visokotemperaturnom okruženju, zahtijevajući razmatranje ograničenja radne temperature .

Zavabivost: Neke legure visoke čvrstoće imaju lošu zavarivost, što može zahtijevati posebne tehnike zavarivanja ili dizajn kako bi se izbjeglo zavarivanje .

Preostali stres.

Ekonomska i održivost razmatranja:

Vrijednost životnog ciklusa: Iako je početna ulaganja visoka, superiorni performanse i dug životni vijek kovanih prstenova smanjuju troškove održavanja i zamjene, nudeći veću ekonomsku vrijednost na dugoročnoj razini .

Upotreba materijala: Formiranje je u blizini neto oblika, efikasno smanjujući sirovine otpad u odnosu na tradicionalnu obradu .

Ekološka ljubaznost: Aluminijske legure su u potpunosti reciklirajuće materijale, usklađujući sa principima zelene proizvodnje; Lagan proizvod takođe doprinosi smanjenju potrošnje energije i emisije ugljika krajnjih proizvoda .
